LEVEL CONTROLLER / 레벨 콘트롤러 – 일반형
일반형 수위 조절기
특징
| 품번 (Product No.) |
DSF-09 | DSF-09H | DSF-88 | DSF-88H | DSF-88 하나로 |
DSF-88S 일반 |
DSF-88SH 고감도 |
DSF-88L | DSF-88HD | DSF-720 | DSF-88M | DSF-88D |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 용도 (operating conditions) |
펌프 급수 / 배수 자동 운전 (Automatic Water Supply and Drainage Control) |
Float/W 2개동시 제어 | MINI FLOAT ‘-D’Type 전용 | |||||||||
| 특징 (Specifications) |
일반감도 데스크형 (General senesitivity) |
고감도 데스크형 (High sensitivity) |
일반감도 소켓형 (General senesitivity) |
고감도 소켓형 (High sensitivity) |
일밤/ 고감도 선택 가능 소켓형 (Select sensitivity) |
소형 일밤감도 소켓형 (General senesitivity) |
소형 고감도 소켓형 (High sensitivity) |
원거리 감지 소켓형 (Long distance) |
DC 이차전압 소켓형 (DC V. interelectrode) |
감도 가변형 소켓형 (Variable sensitivity) |
소켓형 | 소형 소켓형 |
| 최대감지거리 (Sensing distance) |
500m | 45m | 500m | 45m | 500m/45m | 500m | 45m | 1 km | 1 km | 45m | ||
| 정격전압 (Supply voltage) |
AC 110/220V, AC380V (50/60Hz) |
AC 110/220V, AC 220V, AC 380V (50/60Hz) | AC 220V 60Hz |
|||||||||
| 전극간 전압 (Interelectrode voltage) |
AC 10V | DC 24V | AC 10V | DC 12V | ||||||||
| 동작 저항 (operate resistance) |
9.5kΩ | 27.4kΩ | 9.5kΩ | 27.4kΩ | 9.5kΩ/ 27kΩ |
9.5kΩ | 27.4kΩ | 2.1kΩ | 14kΩ 34.3kΩ |
0Ω ~80kΩ |
||
| 복귀 저항 (release resistance) |
14.5kΩ | 43.6kΩ | 14.5kΩ | 43.6kΩ | 14.5kΩ/ 43.6kΩ |
14.5kΩ | 43.6kΩ | 5kΩ | 25.6kΩ 59kΩ |
0kΩ ~110kΩ |
||
| 취부 형태 (Mount type) |
Desk type | 8pin socket : DT-04 | 8pin socket : DT-07 | 8pin socket : DT-04 | DT-07 제품 내 포함 | |||||||
| 접점 용량 (control output) |
5A, 250VAC | 2A, 250VAC |
||||||||||
| 소비전력 (Power consumption) |
0.48VA | 0.52VA | 0.49VA | 0.7VA | 0.3VA | |||||||
| 내전압 (Dielectric strength) |
AC 1,500V/min | |||||||||||
| 사용 주위 온도 (Ambient temperature) |
-10℃ ~ 60℃ | |||||||||||
| 사용 주위 습도 (Ambient humidity) |
45 ~ 80% RH | |||||||||||

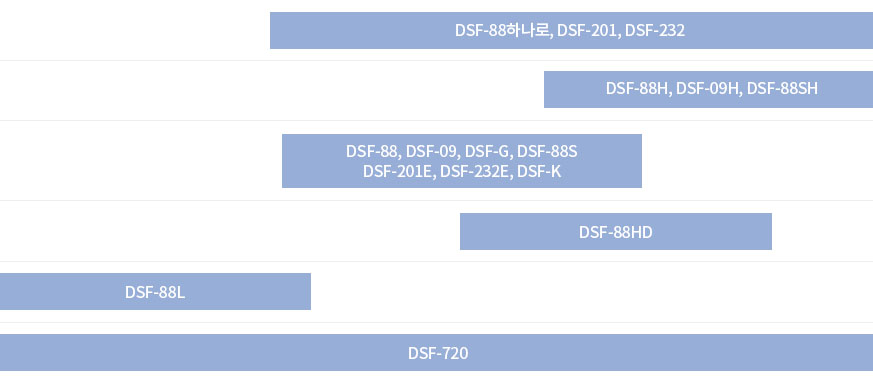

물의 종류에 따른 제품 선택
| Type of Water | 해수(Salt water)[0.04kΩ•cm] | 수돗물(City water)[7~12kΩ•cm] | 정수(Purified water)[5~17kΩ•cm] |
|---|---|---|---|
| 적용 모델(Application Model) |  |
||
