LEVEL CONTROLLER / 레벨 콘트롤러 – 기능형

DSF-G1

갈수 경보 및 급수, 배수 자동 운전 및 펌프 공회전 방지
(급수원, 급수조 동시 제어 자동운전 및 펌프 공회전 방지)

외형/치수도

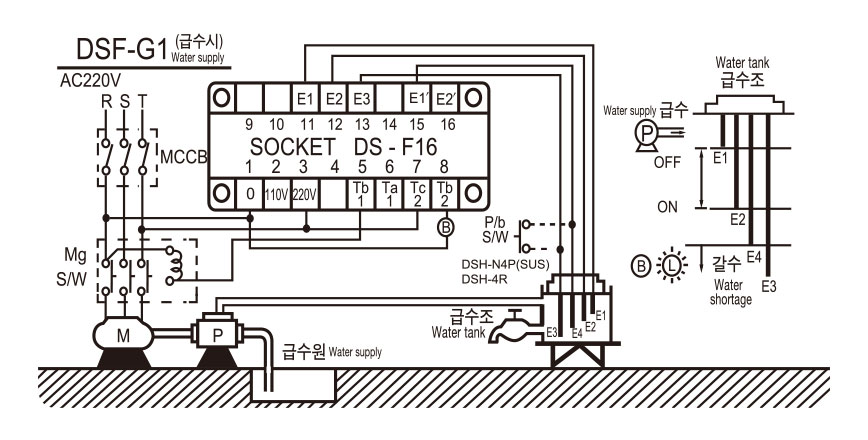

갈수 경보 및 급수 자동운전

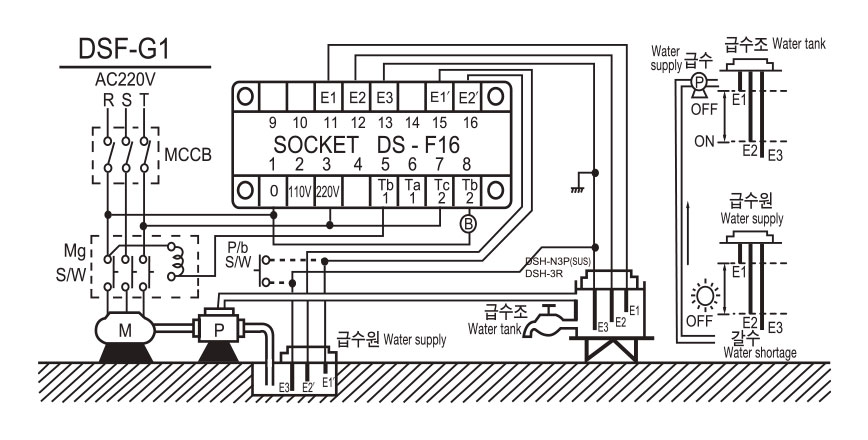

급수원, 급수조 동시 제어 자동운전

단자용어

1 : OV
2 : AC110V
3 : AC220V
4 : –
5 : Tb1 (급수 : Water supply)
6 : Ta1 (배수 : Drainage)

7 : Tc2 (급수, 배수 COM : Water supply, Drainage)
8 : Tb2 (급수원 갈수 경보 : Alarm for abnormal water shortage
in water supply source)
9 : –
10 : –
11 : E1

12 : E2
13 : E3
14 : –
15 : E1’(E4)
16 : E2’

사양

품번 용도 최대
감지 거리
정격전압 이차전압
(전극간 전압)
동작 저항 복귀 저항 소비전력 취부 형태 접점 용량
DSF-G1 갈수 경보, 급수/배수 자동 운전 300m AC
110/220V
(50/60Hz)
AC 10V 14kΩ 19kΩ 1.4VA Socket
DS-F16
5A,
250VAC
급수원, 급수조 동시제어
