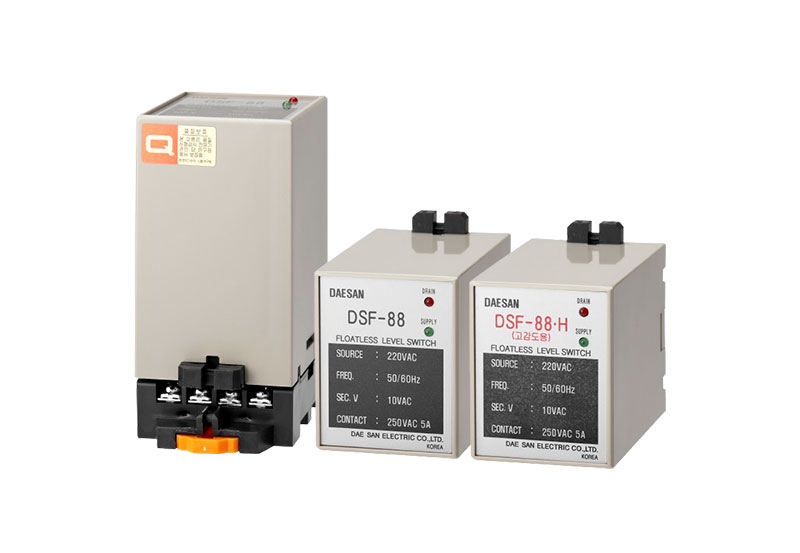

LEVEL CONTROLLER / 레벨 콘트롤러 – 일반형

DSF-88

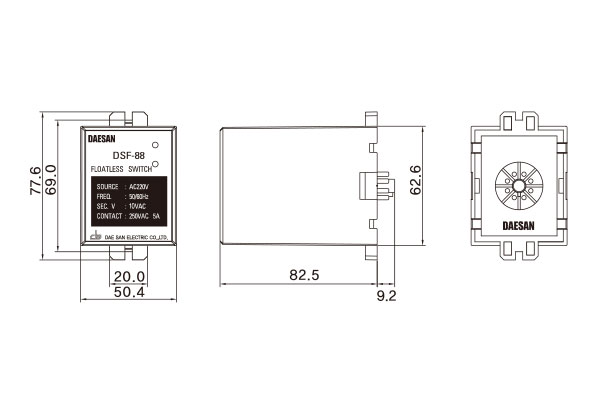

외형/치수도

사양

품번 특징 용도 최대
감지 거리
정격전압 이차전압
(전극간 전압)
동작 저항 복귀 저항 소비전력 취부 형태 접점 용량
DSF-88 일반감도형 펌프
급수 / 배수
자동운전
500m AC 220V
AC 110/220V
AC 380V
(50/60Hz)
AC 10V 9.5kΩ 14.5kΩ 0.52VA 8pin
Socket
DT-04
(page 94)
5A,
250VAC
DSF-88H 고감도형 45m 27kΩ 43.6kΩ
DSF-88L 원거리형 1km 2.1kΩ 5kΩ
DSF-88HD 이차전압
DC형
1km DC 24V 14kΩ
24.3kΩ
25.6kΩ
59kΩ

※전극봉 대신 플로트 레벨 스위치 사용시 배수용 혹은 배수접점(N.O.)사용

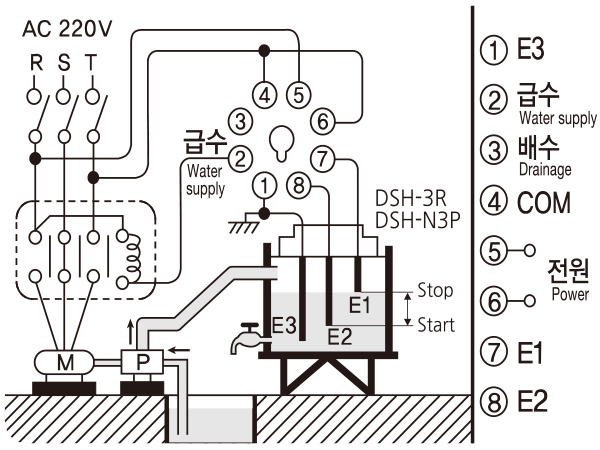

결선도-급수시

  1. 급수조의 수위가 E1에 도달하면 펌프정지
  2. 급수조의 수위가 E2이하가 되면 펌프시동
  3. E3 단자는 반드시 접지시켜 주세요.

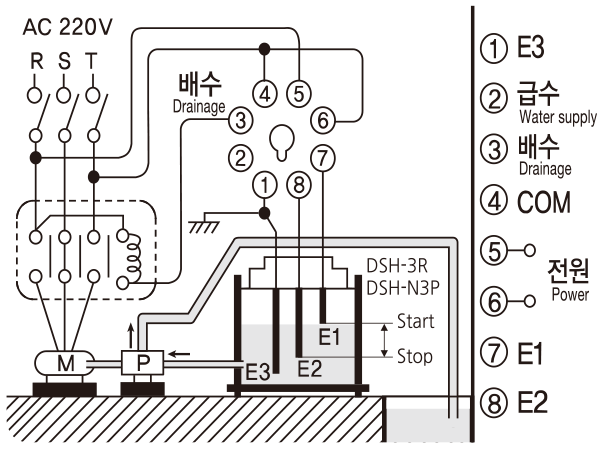

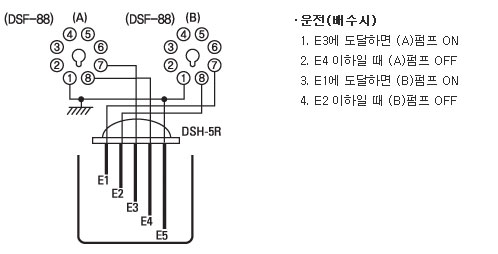

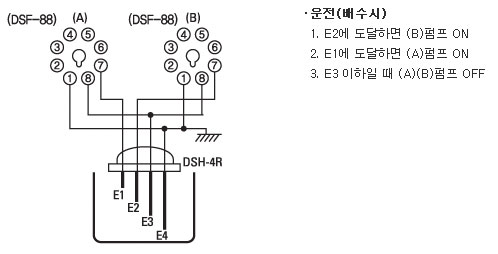

결선도-배수시

  1. 급수조의 수위가 E1에 도달하면 펌프시동
  2. 급수조의 수위가 E2이하가 되면 펌프정지
  3. E3 단자는 반드시 접지시켜 주세요.
a1-일반형 수위 조절기 A레벨 콘트롤러

DSF-88
