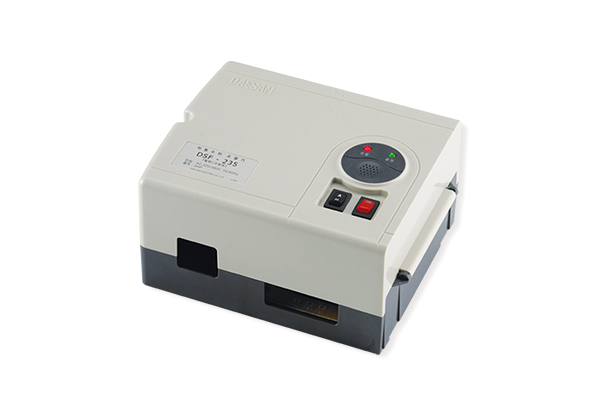

LEVEL CONTROLLER / 레벨 콘트롤러 – 자동 수위 조절기

DSF-232, 233, 235(일반/고감도)

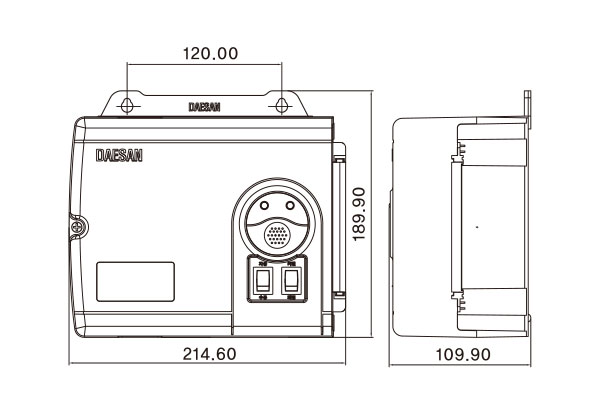

외형/치수도

디자인등록 제30-0643104

특징

AC220V/AC380V를 스위치로 선택가능합니다.
일반/고감도를 스위치로 선택가능
급수/배수 스위치로 선택가능

사양

TYPE 정격전압 최대부하 기능 감도별 전극봉간 전기 전압 및 저항
일반감도 (Normal)
동작~복귀
고감도 (High)
동작~복귀
DSF-232S 단상(Single-phase)
AC220V
2HP 급수/배수 자동제어
일반/고감도 감도선택
11kΩ~15kΩ
AC 10V
40kΩ~71kΩ
AC 10V
DSF-233S 3HP
DSF-232 삼상(Three-phass)
AC220V/AC380V
2HP
DSF-233 3HP
DSF-235 5HP

결선도

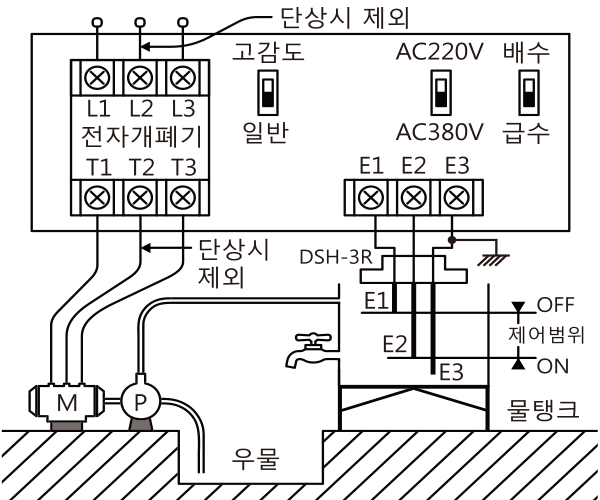

급수시

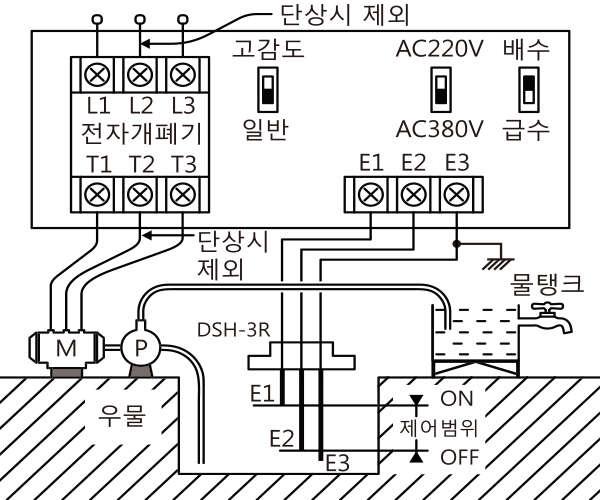

배수시

Related HOLDER
DSH-3R/DHS-N3P(SUS)

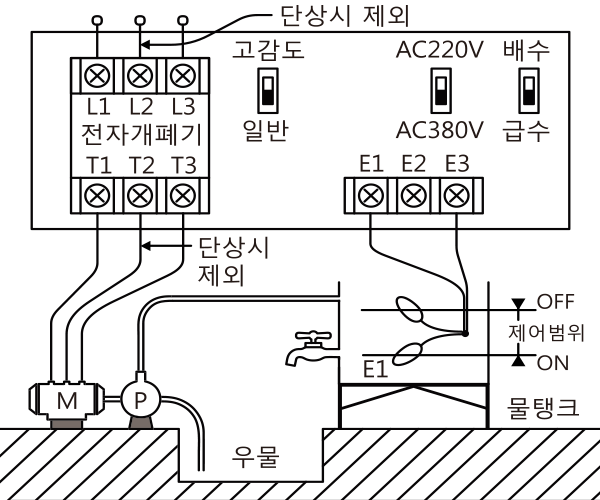

급수시 (오뚜기)

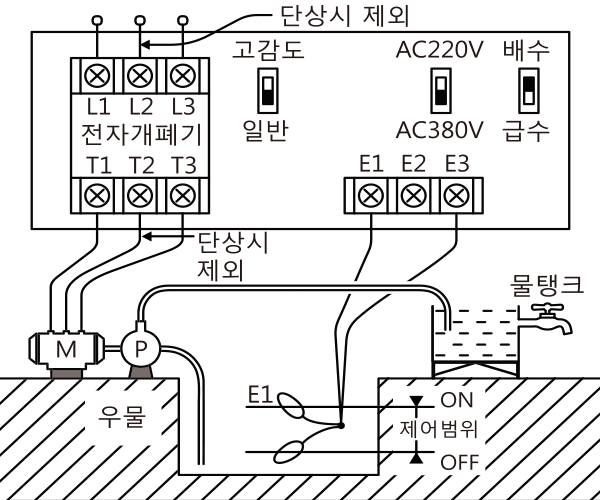

배수시 (오뚜기)

Related FLOAT LEVEL SWITCH
DSF-011/DSF-013/DSF-015/DSF-033/DSF-035

사용방법

  1. 사용 전압을 확인 후 결선하세요. (공장 출하시 : AC 380V)
  2. 급수와 배수 스위치를 선택하세요. (공장 출하시 : 배수 )
  3. 일반과 고감도, 스위치 선택하세요. (공장 출하시 : 일반 )
  4. E1(단), E2(중), E3(장) 위치에 맞게 전극봉을 연결합니다.
  5. E3 스텐봉의 피복을 전체 제거하여 주세요.
  6. 급수시 : E1까지 수위가 도달하면 펌프가 정지하고 E2 이하면 펌프가 운전합니다.
  7. 배수시 : E1까지 수위가 도달하면 펌프가 운전하고 E2 이하로 떨어지면 펌프가 정지합니다.
  8. Float level s/w(오뚜기) 사용 시 E1 와 E3 단자만 사용하세요.
    ※ Float level s/w(오뚜기) 사용 시에는 배수선(흑색, 황색)을 결선하세요.
  9. 자동 운전 시 문제가 발생하면 수동으로 임시 사용하세요.(단, 펌프의 공회전 발생을 주의하세요.)
  10. E3 접지는 물탱크가 금속일 경우 물탱크에 접지하세요.
