LEVEL CONTROLLER / 레벨 콘트롤러 – 일반형

DSF-720

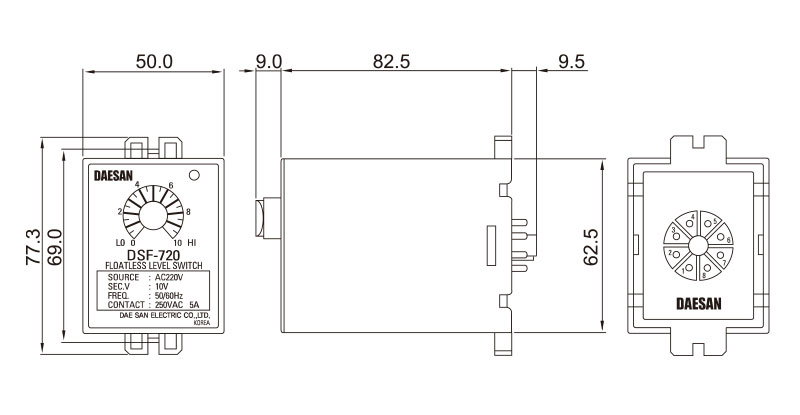

외형/치수도

특징

제품 전면의 조절기로 수위 감지감도 변경 가능 (출고시 최저 감도)

사양

품번 특징 용도 최대
감지 거리
정격전압 이차전압
(전극간 전압)
동작 저항 복귀 저항 소비전력 취부 형태 접점 용량
DSF-710 감도
가변형
펌프
급수/배수
자동운전
45m AC 110V AC 10V 0Ω ~ 80kΩ 0Ω ~ 110kΩ 0.49VA Socket
DT-04
5A,
250VAC
DSF-720 AC 220V
DSF-730 AC 380V

※전극봉 대신 플로트 레벨 스위치 사용시 배수용 혹은 배수접점(N.O.)사용

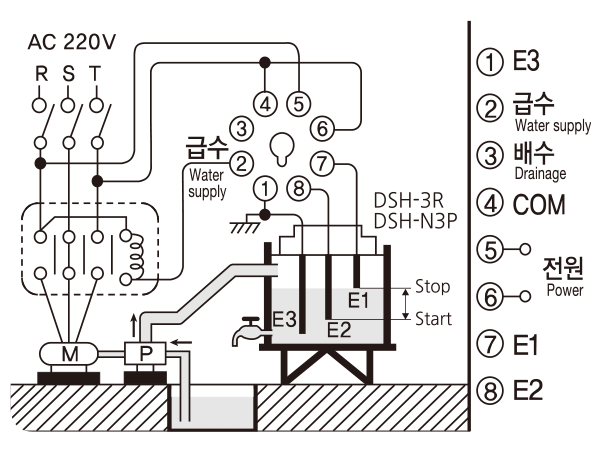

결선도-급수시

  1. 급수조의 수위가 E1에 도달하면 펌프정지
  2. 급수조의 수위가 E2이하가 되면 펌프 시동
  3. E3 단자는 반드시 접지시켜 주세요.

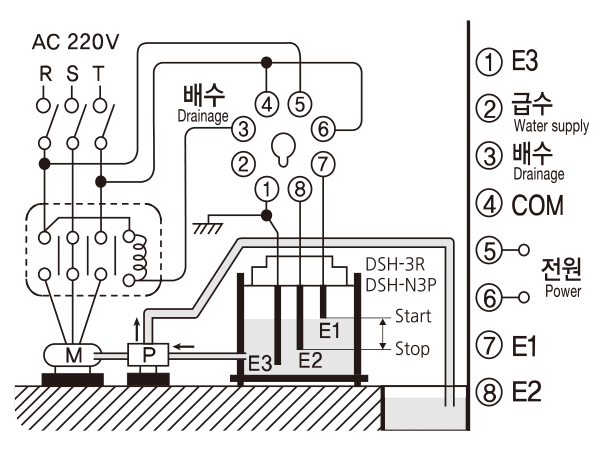

결선도-배수시

  1. 급수조의 수위가 E1에 도달하면 펌프정지
  2. 급수조의 수위가 E2이하가 되면 펌프 시동
  3. E3 단자는 반드시 접지시켜 주세요.
a1-일반형 수위 조절기 A레벨 콘트롤러

DSF-720
