LEVEL CONTROLLER / 레벨 콘트롤러 – 일반형

DSF-88·하나로

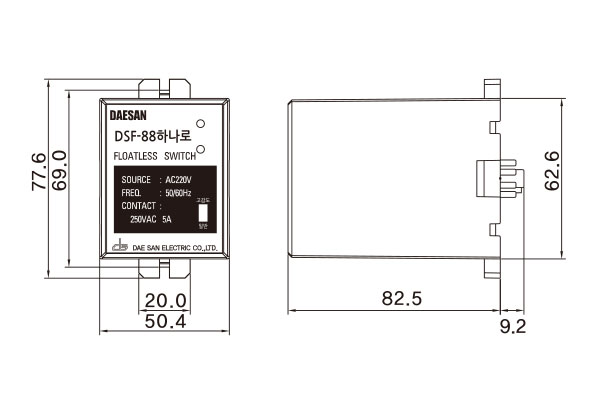

외형/치수도

특징

제품 전면의 스위치로 센서 감지감도를 일반/고감도 중에 선택 가능 (출고시 일반 감도)

사양

품번 특징 용도 최대 감지 거리 정격전압 이차전압
(전극간 전압)
동작 저항 복귀 저항 소비전력 취부 형태 접점 용량
DSF-88·하나로 일반/고감도
(선택형)
펌프 급수 / 배수 자동운전 일반 500m AC 220V
AC 380V
(50/60Hz)
AC 10V 일반9.5kΩ 일반14.5kΩ 0.52VA 8pin Socket
DT-04
5A, 250VAC
고감도 45m 고감도
27kΩ
고감도
43.6kΩ

※ 전극봉 대신 플로트 레벨 스위치 사용시 배수용 혹은 배수접점(N.O.)사용

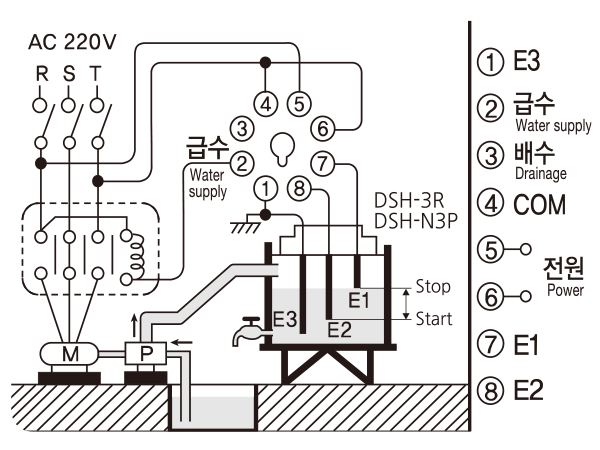

결선도-급수시

  1. 급수조의 수위가 E1에 도달하면 펌프 정지
  2. 급수조의 수위가 E2이하가 되면 펌프 시동
  3. E3 단자는 반드시 접지시켜 주세요.

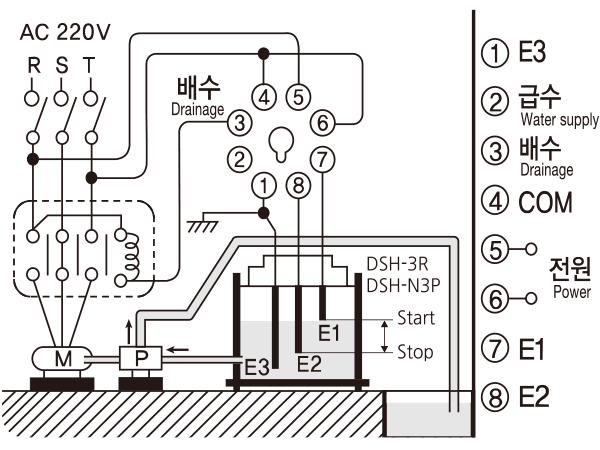

결선도-배수시

  1. 급수조의 수위가 E1에 도달하면 펌프 시동
  2. 급수조의 수위가 E2이하가 되면 펌프 정지
  3. E3 단자는 반드시 접지시켜 주세요.
a1-일반형 수위 조절기 A레벨 콘트롤러

DSF-88·하나로
