LEVEL CONTROLLER / 레벨 콘트롤러 – 기능형

DSF-G3만수, 갈수 경보 및 급수, 배수 자동운전

외형/치수도

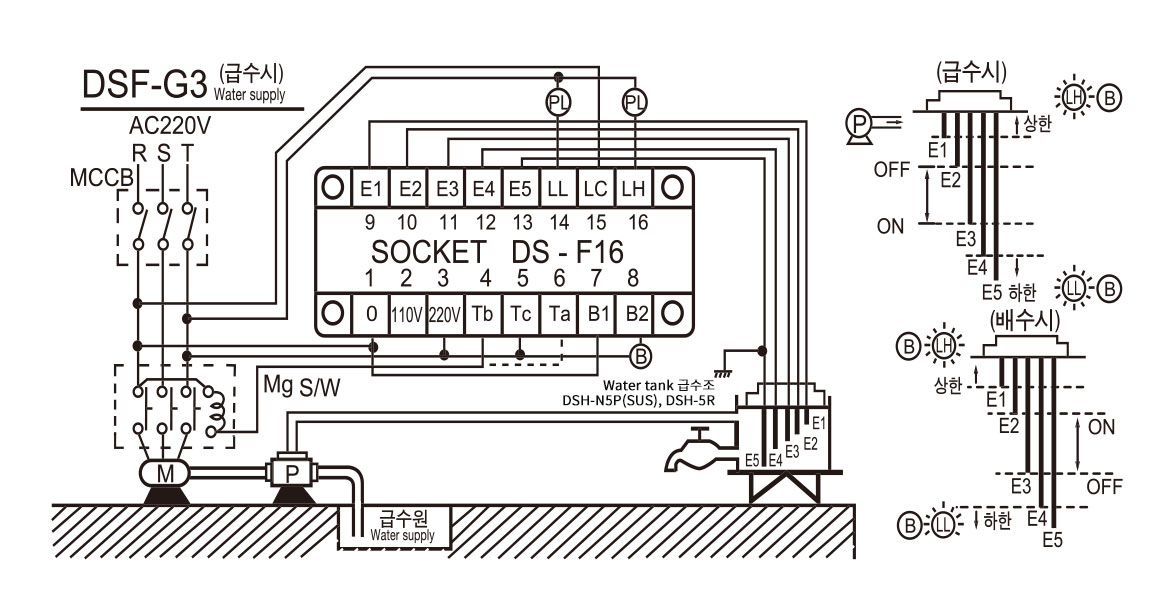

결선도

※ 전극봉 대신 플로트 레벨 스위치 사용시 배수용 혹은 배수접점(N.O.)사용

단자용어

1 : OV
2 : AC110V
3 : AC220V
4 : Tb (급수 : Water supply)
5 : Tc (급수, 배수 COM : Water supply, Drainage)
6 : Ta (배수 : Drainage)
7 : B1 (경보 COM : alarm)

8 : B2 (급수조, 갈수, 만수 경보 COM : Water tank, watershortage, alarm for abnormal water repletion in water supply source.)
9 : E1
10 : E2
11 : E3

12 : E4
13 : E5
14 : LL (급수조, 하한Lamp
: Water tank, Lower limit)
15 : LC (수위 Lamp COM)
16 : LH (급수조, 상한Lamp
: Water tank, Upper limit)

사양

품번 용도 최대
감지 거리
정격전압 이차전압
(전극간 전압)
동작 저항 복귀 저항 소비전력 취부 형태 접점 용량
DSF-G3 갈수/만수 경보,급/배수 자동 운전 300m AC
110/220V
(50/60Hz)
AC 10V 15kΩ 25kΩ 1.9VA Socket DS-F16 5A, 250VAC

동작

  1. 급수조 수면이 E2에 도달하면 펌프는 정지합니다.
  2. 급수조 수면이 E3 이하가 되면 펌프가 시동합니다.
  3. 사고로 수면이 E1까지 도달하면 상한 램프가 켜지고 E4 이하가 되면 하한 램프가 켜져 각각 경보를 울립니다.
  4. 급수조 배수시 Tb 단자를 Ta 단자로 전환시켜 주세요.
  5. E5는 반드시 접지시켜 주세요.
a2-기능형 수위 조절기 A레벨 콘트롤러

DSF-G3
