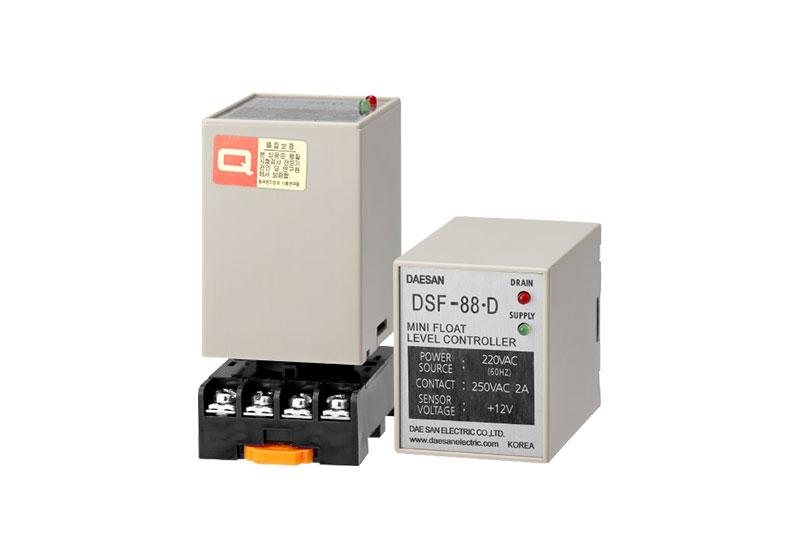

LEVEL CONTROLLER / 레벨 콘트롤러 – 일반형

DSF-88·D

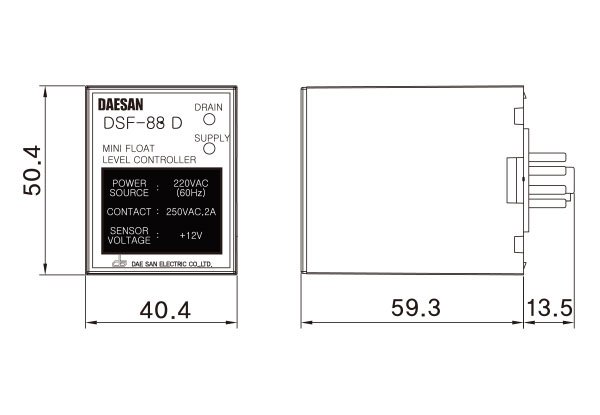

외형/치수도

사양

품번 특징 용도 정격전압 센서전압 소비전력 취부 형태 접점 용량
DSF-88•D 소형
소켓 포함
본사 미니플로트 스위치 중 ‘-D’
모델의 전용 콘트롤러
펌프 배수/급수 자동운전용;
AC 220V
(50/60hz)
DC 12V 0.3VA Socket
DT-07
제품내포함
2A,
250VAC

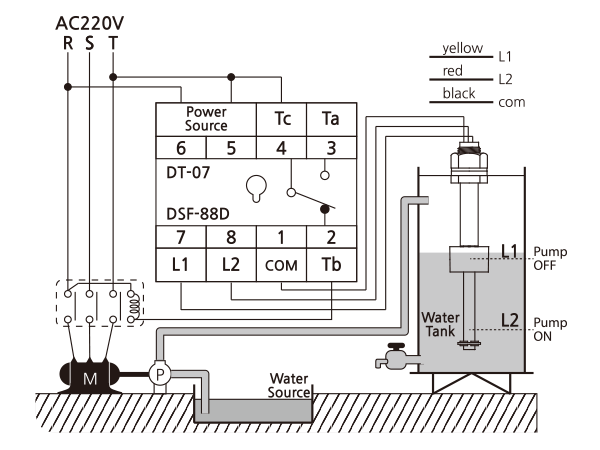

결선도-급수시

  1. 급수조의 수위가 L1에 도달하면 펌프정지
  2. 급수조의 수위가 L2이하가 되면 펌프시동

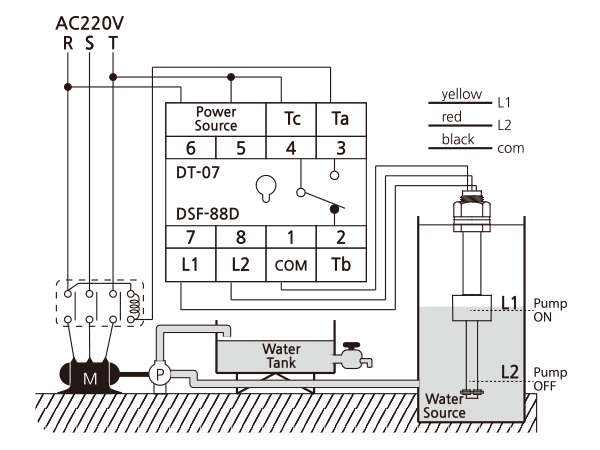

결선도-배수시

  1. 급수조의 수위가 L1에 도달하면 펌프시동
  2. 급수조의 수위가 L2이하가 되면 펌프정지
