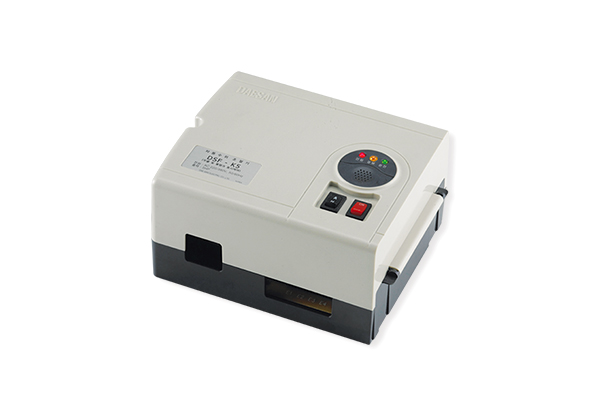

LEVEL CONTROLLER / 레벨 콘트롤러 – 자동 수위 조절기

DSF-K2, K3, K5

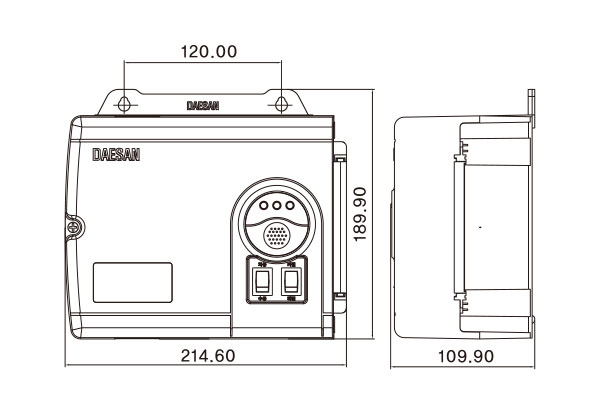

외형/치수도

특허등록 제10-1116229 디자인등록 제30-0643104

특징

운전시 문제점이 발생하면 알람 및 점등 기능이 작동합니다.
설치가 간편합니다.

사양

TYPE 정격전압 최대부하 기능 감도별 전극봉간 전기 전압 및 저항
DSF-K2S 단상(Single-phase)
AC220V
2HP 급수/배수 자동제어
자체 경보 출력
동작~복귀
13kΩ~19kΩ
AC 10V
DSF-K3S 3HP
DSF-K2 삼상(Three-phass)
AC220V/AC380V
2HP
DSF-K3 3HP
DSF-K5 5HP

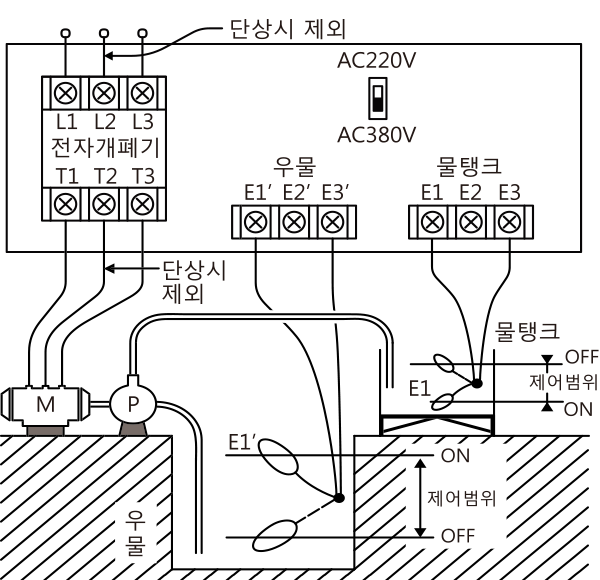

결선도

Related HOLDER
DSH-3R / DHS-N3P(SUS)

Related FLOAT LEVEL SWITCH
DSF-011/DSF-013/DSF-015/DSF-033/DSF-035

사용방법

  1. 사사용 전압을 확인 후 스위치 위치를 설정하여 주세요.(공장 출하시 : AC 380V)
  2. 우물의 E1′, E2′, E3’와 물탱크의 E1, E2, E3의 봉의 위치를 맞게 접속하세요.
  3. E1, E2와 E1′, E2’의 스텐봉의 피복을 5㎝ 정도 제거하여 주세요.
  4. E3′ 단자는 접지시키고 E3′ 와 E3는 스텐봉의 피복을 전체 제거하여 주세요.
  5. 우물 수위가 E2′ 이상이고 물탱크의 수위가 E2 이하이면 펌프가 운전하고 물탱크의 수위가 E1까지 도달하면 펌프가 정지합니다.
  6. 우물 수위가 E2′ 이하가 되면 물탱크의 수위에 관계없이 펌프는 운전하지 않으며 경보가 울리고 시그널이 깜박입니다.
  7. 수동 운전 시 우물수위에 관계없이 펌프가 운전하므로 공회전으로 인한 펌프의 손상이 발생할 수 있으니 주의 바랍니다.
  8. Float level s/w(오뚜기) 사용 시 급수원(우물)에는 E1’과 E3’를 사용하고, 급수조(물탱크)에는 E1와 E3만 사용하세요.
a3-자동 수위 조절기 A레벨 콘트롤러

DSF-K2, K3, K5
