LEVEL SENSOR / 레벨 센서 – 플로트 레벨 스위치

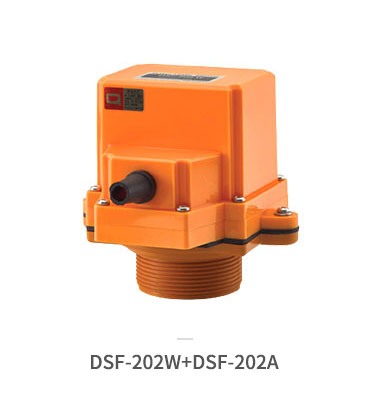

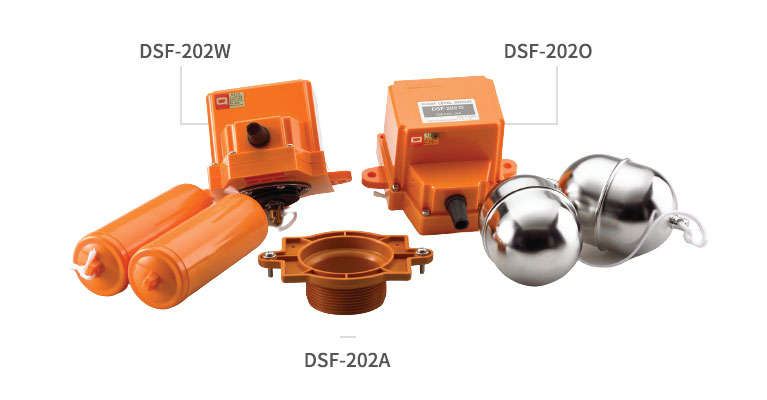

DSF-202W, 202O, 202A
특징
액체 저항에 관계없이 동작되는 수위 제어에 적합합니다.
전선 간 정전용량 및 외부 유도에 영향을 받지 않고 원거리 조작이 가능합니다.
사양
| 품번 (Product No.) | DSF-202W | DSF-202O | DSF-202A |
|---|---|---|---|
| 용도 (Usage) | 정수, 수돗물, 해수 (Well water, City water, Sea water) |
중유, 경유, 등유 (Crude oil, Light oil, Lamp oil) |
DSF-202W 전용 지주대 (PF2″) |
| 비중 (Specific Gravity) | 0.85~1.05 | 0.7~0.9 | |
| 재질 (Material) | Float : ABS | Float : SUS304 | PBT+glass |
| 사용주위온도 (Applicable surrounding temperature) |
몸체(Body) : ABS | ||
| 출력접점 (Output contact) | 1c. AC250V 10A 저항부하 (Resistance load) 1c. AC250V 5A 유도부하 (Conduction load) 1c. AC250V 1.5A 전동기부하 (Motor load) |
결합한 제품과 동일 |
|
| 제어범위 (Range of control) | 20cm~10m | ||
| 수조내기압 (Pressure in water tank) | 1기압 (1 Air pressure) | ||

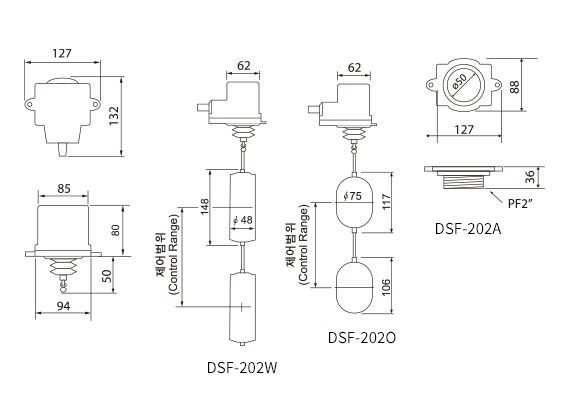

외형/치수도

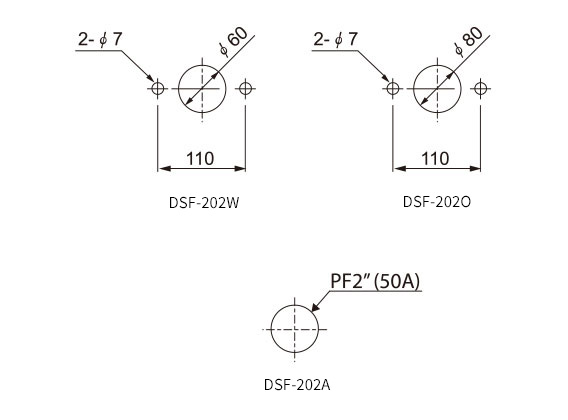

취부면 가공도

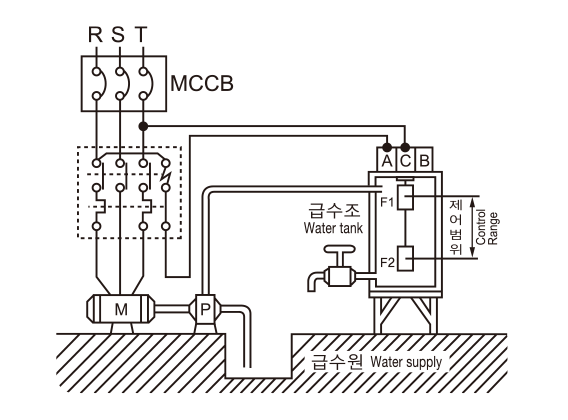

결선도-급수시
급수시(A-C)
수면이 F1의 중앙까지 상승하면 펌프가 정지하고, 수면이 F2의 중앙까지 하강하면 펌프가 동작합니다.
수면이 F1의 중앙까지 상승하면 펌프가 정지하고, 수면이 F2의 중앙까지 하강하면 펌프가 동작합니다.
배수시(B-C)
수면이 F1의 중앙까지 상승하면 펌프가 동작하고, 수면이 F2의 중앙까지 하강하면 펌프가 정지합니다.
수면이 F1의 중앙까지 상승하면 펌프가 동작하고, 수면이 F2의 중앙까지 하강하면 펌프가 정지합니다.

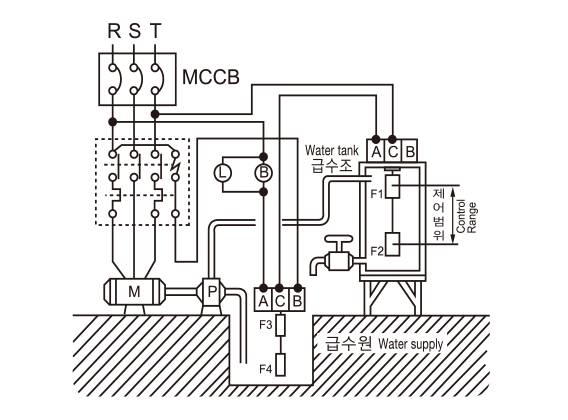

Pump의 공회전 방지 및 경보 겸 급수제어 결선도
급수원의 수면이 F4의 중심 부근까지 하강하면 펌프가 정지하고, 경보가 나옵니다.
수면이 F3의 중심부까지 상승하면 복귀하여 평상시 급수 자동 운전이 행하여집니다.
수면이 F3의 중심부까지 상승하면 복귀하여 평상시 급수 자동 운전이 행하여집니다.
설치 및 결선 방법
- Float 연결고리에 제어 범위에 맞게 Float 상, 하 간격을 단단히 묶어 주십시오.
- 본체를 취부 구멍에 볼트로 움직이지 않도록 고정시켜 주십시오.
- 上 카바 볼트 6개를 풀고 카바를 분리시켜 주십시오.
- 고무바킹에 리드선을 끼워서 上 카바에 구멍으로 인출하십시오.
- 리드선을 급수에 사용할 때는 단자 A-C에 결선하시고 배수에 사용할 때는 단자 B-C에 결선하십시오.
- 上 카바를 씌우고 볼트를 조인 후 고무바킹을 끼워 주십시오.
- 입력선 바킹에 필히 절연용 TAPE를 감아 주십시오.
- 펌프에 맞는 마그네틱 S/W를 사용하십시오.
